Pitva rozbočky s přepěťovou ochranou

Ano, čas postoupil a přišlo období dešťů a bouřek. Při nedávné bouřce došlo k zapůsobení jemné přepěťové ochrany, chránící (?) plynový kotel. Nejdříve bylo slyšet slabou ránu z jejích útrob a o vteřinu později dorazilo zadunění hromu. Zelená kontrolka zhasla a bylo po ochraně! Jasný důvod prozkoumat, co že se skrývá nebo už neskrývá v jejích útrobách.

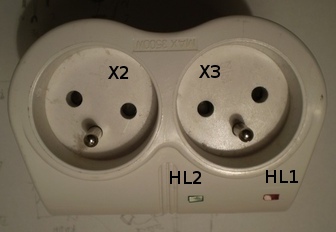

Obrázek rozbočky, čelní pohled.

Vzhled rozbočky, čelní pohled.

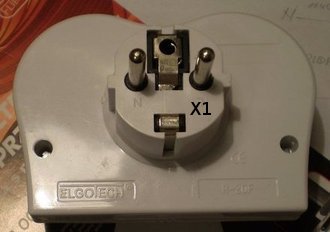

Obrázek rozbočky, pohled zezadu.

Vzhled rozbočky, pohled zezadu.

Zesnulá rozbočka byla před několika roky koupena v obchoďáku typu bau*tentononc a za jakou cenu, to se mi už nepodařilo dohledat. Je na ní uveden výrobce ELGOTECH a typ R-20F. Pokud si vzpomínám, byla balena v tzv. blistru. V návodu vloženém v obalu je uvedeno i několik technických informací.

Návod, přední strana.

Návod, přední strana.

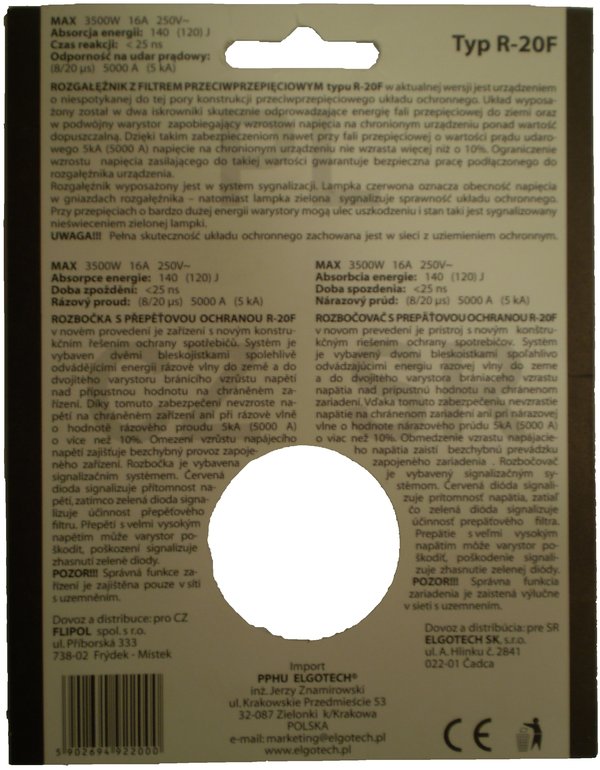

Návod, zadní strana.

Návod, zadní strana.

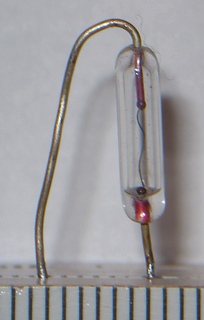

Obrázek pojistky.

Pravděpodobně pojistka, druhý kus, který zůstal nepoškozen. Nenese žádné označení. Dílky dole na obrázku jsou po 1 mm.

Obrázek desky plošných spojů s obvody přepěťové ochrany.

Pohled na desku plošných spojů s ochrannými a signalizačními obvody. Je vyznačena pojistka zničená explozí.

Obrázek šroubu.

Šroub s speciální hlavou, ohnutý při rozebírání.

Rozbočku není možné jednoduše a snadno rozebrat. Díly pouzdra jsou sice spojeny jen třemi šrouby, ale hlava šroubu má po obvodu ne zcela běžné drážky pro šroubovák. A myslím, že toto řešení hlavy má umožnit hlavně a pouze montáž. Oprava zařízení je nežádoucí a zbytečná. Takže demontáž proběhla třískovým obráběním pomocí pilky, nože, kleští a i kladiva. Pouzdro je z umělé hmoty, poměrně odolné a houževnaté, její druh není vyznačen. Pouzdro nenese žádné značky zkušeben. Uvnitř jsou zástrčka a zásuvky propojeny připájenými vodiči, stejně jako deska plošných spojů (dále jen DPS) s obvody signalizace a ochrany. Na DPS byla nalezena zničená součástka se skleněným pouzdrem, asi je to pojistka, je vyznačena na vedlejší fotografii. Její zničení bylo příčinou té slabé rány, jak zmíněno výše v textu. Zapojení rozbočky a obvodů ochrany a signalizace je na dalším obrázku.

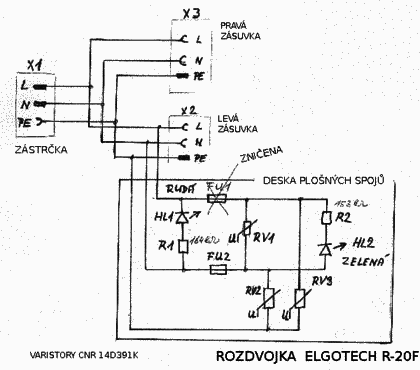

Obrázek se schématem zapojení rozbočky s přepěťovou ochranou ELGOTECH R-20F.

Schéma zapojení rozbočky s přepěťovou ochranou ELGOTECH R-20F.

Toto jsou zjištěné skutečnosti. Zhodnocení si udělá každý sám, za domácí úkol.

Vaše ohlasy

Z dopisu, kterým na tento článek reaguje pan Ing. Vladimír Brok, cituji:

  1. konstrukčně je tato chráněná rozdvojka z hlediska funkce přepěťové ochrany udělána chybně,
  2. její nasazení bez instalace předcházejících stupňů přepěťových ochran nic neřeší a jsou to vyhozené peníze.

Stručné, přesné a jasné.

Také další čtenář, pan Ing. Ondrej Vancák, informuje v [5] o rozborce svého exempláře rozbočky od firmy Elgotech, označené také jako typ R-20F, ale mající jiné provedení pouzdra, jiné vnitřní uspořádání i elektrické zapojení.

Literatura

[1] Výrobce, firma ELGOTECH.
[2] Moeller; Moderní elektroinstalace, Svodiče přepětí.
[3] Welcome:::CENTRA SCIENCE CORP.::: - CNR varistor.
[4] Přepěťové ochrany BrOK - kvalita za rozumnou cenu | koaxiální přepěťové ochrany, ochrany pro videotechniku a datové sběrnice - kvalitní řešení s jedinečným poměrem cena/výkon – WWW stránky českého výrobce ochranných prvků.
[5] Prepatova ochrana Elgotech R-20F – album fotografií pana Ondreje Vancáka, zobrazuje další provedení rozbočky ELGOTECH R-20F.
[6] R-20F Rozgałęźnik przeciwprzepięciowy - poważny problem.
